Цифровой счетчик ударов молнии SCHIRTEC SLSC-20

Счетчик ударов молнии

Цифровой счетчик ударов молнии SCHIRTEC SLSC-20 позволяет контролировать количество ударов молнии, которые попали в радиус действия Вашего молниеприемника. Может быть использован с любым SCHIRTEC молниеприемником (S-AM, S-AS, SA, S-DAS, S-DA) или с любой другой традиционной системыой молниезащиты.

1.    Характеристика счетчика SCHIRTEC SLSC-20:

• Регистрация ударов молнии в пределах 1 кА - 250 кА
• Питание от аккумуляторных батареек
• Аккумуляторные батареи и зарядное устройство в комплекте
• Изготовлен согласно IP 65 (протестирован в Лаборатории TGM)
• Прост в установке
• Размеры: 18,5 х 6,5 х 4,2 см

2.    Принцип работы

При прохождении тока молнии по проводнику, на котором установлен счетчик, возникает ЭДС в катушке индуктивности прибора. Выработанный импульс является сигналом для переключения значений на шкале тестера.

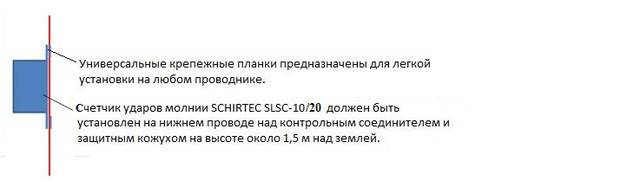

3.    Условия монтажа

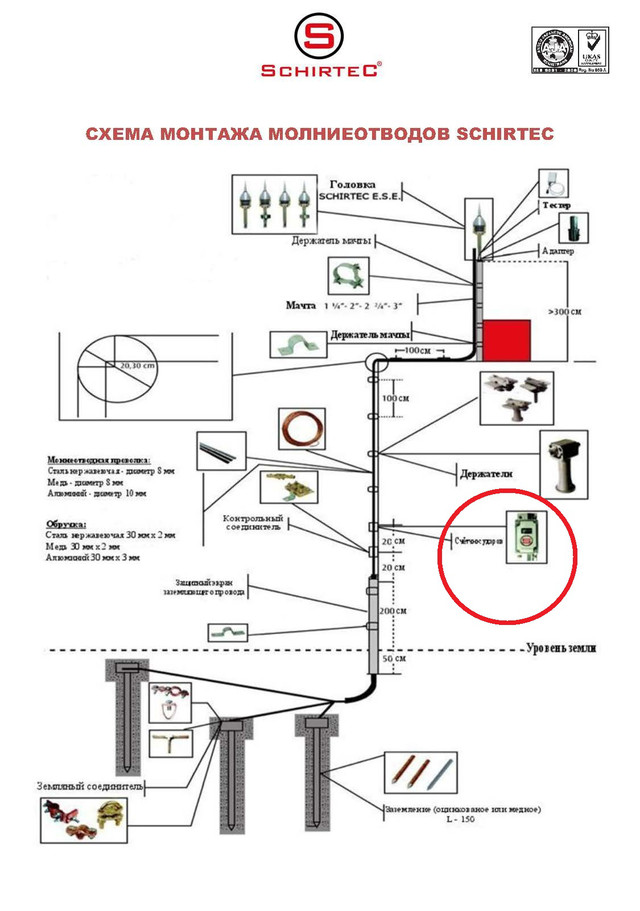

Счетчик устанавливается на вертикальном проводе заземления по ходу пути тока к земле над контрольным соединением, приблизительно в двух метрах над землей.Счетчик соединяется с проводом заземления при помощи двух соединительных деталей которые входят в комплект. Эти детали могут применяться с разным видом токоотвода – полосой заземления или проводом круглого сечения (катанка д.8-10 мм).

4. Тест и подключение Счетчика ударов молний SLSC-20

4.1. Как узнать количество ударов молнии на Счетчике ударов молний?

•   Нажмите красную кнопку, чтобы увидеть количество ударов молнии.

4.2. Аккумулятор и зарядка аккумулятора.

• Зарядить SLSC-20 более чем за 1 час до установки. Если на дисплее отображается LO, то это означает отсутствие зарядки, нужно подключить SLSC-20 к зарядному устройству, как минимум на один час.

4.3. Выполнение Теста.

Шаг 1. Держите красную кнопку нажатой более 5 секунд, чтобы запустить режим тестирования SLSC-20. (На дисплее отображается TS 0)

Шаг 2. В режиме тестирования вы можете проверить функциональность, коснувшись SLSC-20 магнитом.

ПРЕДУПРЕЖДЕНИЕ! Если вы касаетесь SLSC-20 магнитом, когда он не находится в режиме тестирования, то имитируется удар молнии. Количество ударов молнии увеличивается на одну единицу.

5.     Гарантийные обязательства

Гарантийные обязательства фирмы-производителя распространяются на счетчик ударов молнии SCHIRTEC SLSC SLSC-20.

Гарантийные обязательства не распространяются в случае нарушения правил подключения и использования прибора, присутствии механических, электротермических и химических повреждений, а также повреждений вызванных наличием инородных предметов или их следов на поверхности или внутри составных частей изделия и при нарушении целостности прибора.

Гарантийный срок на изделие счетчик ударов молнии SCHIRTEC SLSC модели SLSC-20 - 24 месяца  со дня продажи.
