Техническое описание УАОЗ"UGS"

Область применения УАОЗ"UGS" очень широка: в молниезащите,
защите персонала и оборудования электротехнических систем и т.д.

Порядок инсталяции

Перед инсталляцией «UGS» старшему из монтажников(не менее 2-х человек) необходимо подробно ознакомится с ситуационным планом местности, проектом или эскизным проектом, согласовать с ответственным лицом фактические точки внедрения заземляющих стержней(обсадных труб) и трассу прокладки токопроводов (горизонтально-глубинных заземлителей),
пройти инструкцию по технике безопасности и получить письменный допуск на производство работ.

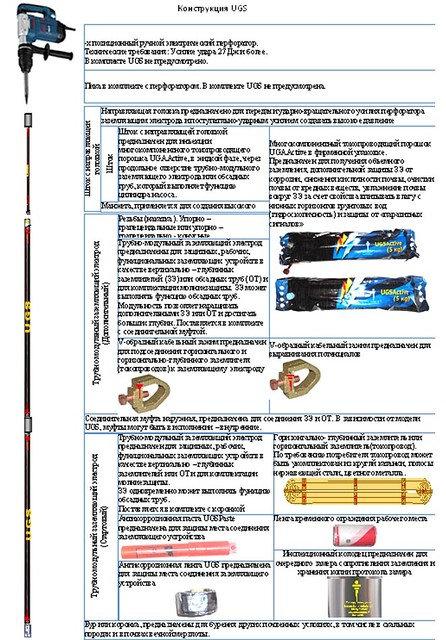

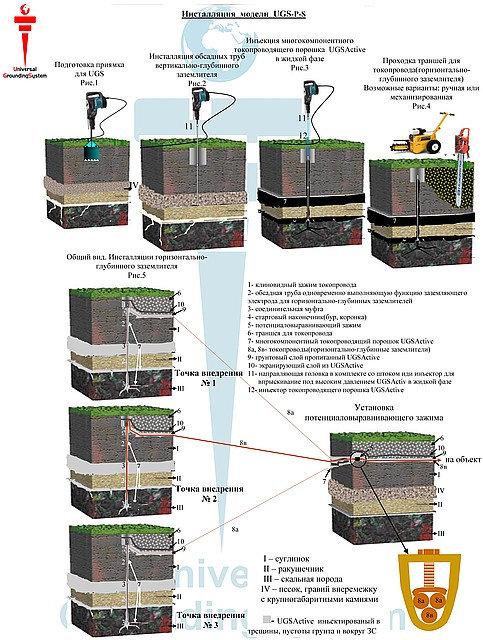

Инсталляция UGS осуществляется поэтапно(см. Приложение II и III): модель «UGS-P-S»

I этап – в точке внедрения №1 готовится приямок на глубину траншеи токопровода(см. (Рис 1 ПРИЛОЖЕНИЕ II и ПРИЛОЖЕНИЕ III) в ручную или специальной буровой головкой от производителя «UGS».
Утрамбовать боковые стенки и дно приямка, чтобы в процессе последующих этапов работ не засыпал скважину вокруг стержня.
Приямок по габаритам должен быть удобен для производства работ с применением газовых ключей (наращиванием обсадных труб, инъекции «UGSActive» и подключения токопровода).


II этап – к стартовому электроду 1(ЗЭ) со стартовым наконечником(коронкой) и соединительной муфтой надет направляющую головку НГ предварительно сняв шток.
Установить в центре приямка ЗЭ 1, конец пики на перфораторе вправить в направляющую головку НГ и включить перфоратор в режиме бурения.
Помошник удерживает ЗЭ 1 в вертикальном положении до внедрения на глубину не менее 300 см. Внедрить стержень до конца в грунт оставляя 15-20 см над грунтом для удобства подсоединения следующего ЗЭ.

При бурении, коронка пробуривает встречющееся в грунте скальные породы,
но при заклинивании между глыбами и трещин перфоратор
необходимо быстро освободить от лишнего давления руки и легким бурением
(немного приподмая и опуская перфоратор) пробить заклиниваемое пространство).

Образовавшееся вокруг стержня пустоту при бурении необходимо закрыть временно ветошью устраняя засорение.
Снять перфоратор с пикой и направяющую головку ЗЭ 1. Залить в продольное отверстие ЗЭ 1 «UGSActive» и в скважину заполняя вокруг СЗЭ 1.
Заливать аккуратно, чтобы не образовалось воздушная подушка в скважине и ЗЭ трубе.
На направляющую головку НГ навернут шток и ввести в ЗЭ 1 наполненный жидким «UGSActive» на 20-30 см. ,
конец пики на перфораторе вправить в направляющую головку НГ и включить перфоратор в режиме отбйного молотка. Повторить процесс инъектирования «UGSActive».


К соединительной муфте ЗЭ 1 надет конец ЗЭ 2 и к соединительной муфте надет направляющую головку НГ предварительно сняв шток, конец пики на перфораторе
вправить в направляющую головку НГ и включить перфоратор в режиме бурения.
Помошник удерживает ЗЭ в вертикальном положении до внедрения ЗЭ 2 в грунт на глубину не менее 300 см. Внедрить стержень до конца в грунт,
оставляя 15-20 см над грунтом для удобства подсоединения следующего стержня.
(ВНИМАНИЕ! При бурении коронка пробуривает встречющиеся в грунте скальные породы, но при заклинивании между глыбами и трещин перфоратор
необходимо быстро освободить от лишнего давления руки и легким бурением(немного приподмая и опуская перфоратор) пробить заклиниваемое пространство).
Образовавшееся вокруг стержня пустоту при бурении необходимо закрыть временно ветошью устраняя засорение.
Снять перфоратор с пикой и направяющую головку с ЗЭ 2. Залить в продольное отверстие ЗЭ 2 «UGSActive» и в скважину заполняя вокруг ЗЭ 2.
Заливать аккуратно, чтобы не образовалось воздушная подушка в скважине и обсадной трубе.
На направляющую головку НГ навернут шток и ввести в ЗЭ 2 наполненный жидким «UGSActive» на 20-30 см,
конец пики на перфораторе вправить в направляющую головку НГ и включить перфоратор в режиме отбйного молотка. Повторить процесс инъектирования «UGSActive"не более 4-х раз
Производство работ в точках внедрения № 2 и №3 анологичны.


III этап – с точек внедрения №1, №2 и №3 производят проходку траншеи до точки выравнивания потенциалов (инспекционных колодцев)
(см. ПРИЛОЖЕНИЕ II и III) глубиной 1-1,5 м. в зависимости от глубины замерзания грунта. Расположение точки выравнивания потенциала определяют на месте инсталляции или согласно проекта.

IV этап – производят прокладку токопровода (горизонтально-глубинного заземлителя):
- горизонтально-глубинный заземлитель моделей «UGS-P-S» состоит из 2-х отрезков 8а и 8в )
(см. ПРИЛОЖЕНИЕ II) (трасса прокладки: точка внедрения №1 с заводкой конца токопровода в ЗЭ
по всей длине- через потенциаловыравнивающий зажим- к точке внедрения №3 с заводкой конца токопровода по всей длине
(ВНИМАНИЕ! Для исключения заклинивания гибкого токопровода при заводки в продольное отверстия ЗЭ токопровод тщательно выровнять и конец намотать изолентой 3 см,
после окончании заводки концов по всей длине , закрепить токопровод к ЗЭ с помощью клиновидных зажимов КЗ1-2, КЗ3-4 и КЗ5-6 предварительно
нанеся пасту со шприца и надев на токопровод, с последующим обжатием плоскогубцами и усилием удара заклинить токопровод (для моделей «UGS-P», «UGS-P-S» и «UGS-P-Zn»).

Петлю токопровода 8а и свободный конец токопровода 8в пропущенные через потенциаловыравнивающий зажим,
зажимают с помощью болта. Обильно наносят со шприца пасту «UGS Paste», обворачивают тщательно лентой «UGS Tape» и укладывают в траншею или в инспекционный колодец.
Другой конец отрезка токопровода 8в прокладывают по траншеи, подключают к контуру заземления или заземляемому электрооборудованию; модель «UGS-P-SS»

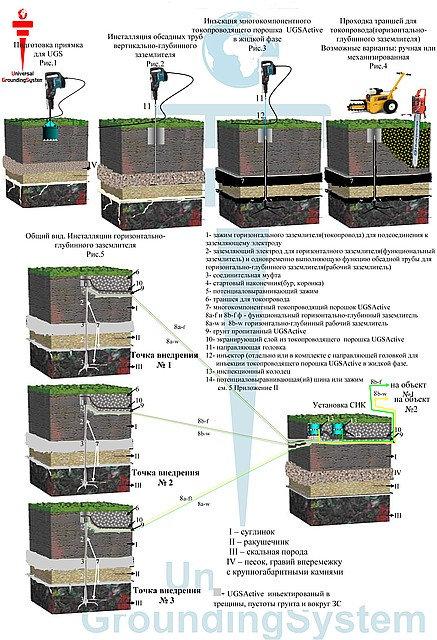

- первый отрезок токопровода (горизонтального заземлителеля) 8a-w моделей UGS-P-SS (см. ПРИЛОЖЕНИЕ III)
используемый ка функциональное заземление, один конец подключен зажимом для горизонтального заземлителя(токопровода) к ЗЭ-1,
другой конец которого пропущен через потенциаловыравнивающий зажим (петля токопровода подключен к шине СИК1)(13а) и подключен
зажимом для горизонтального заземлителя(токопровода) к ЗЭ-3 . Другой отрезок токопровода 8b-w конец которого подключен зажимом для горизонтального заземлителя(токопровода) к ЗЭ-2,
другой конец которого пропущен через потенциаловыравнивающий зажим (петля токопровода подключен к шине СИК)(13а),
проложен по траншее, подключен к заземляемому высокочувствительной электронной аппаратуре;
– конец первого отрезка для рабочего заземления 8а-w заведен в продольное отверстие ЗЭ-1 по всей длине,
другой конец которого пропущен через второй потенциаловыравнивающий зажим (петля токопровода подключен ко второй шине СИК2)(13а) и заведен в продольное
отверстие ЗЭ-3 по всей длине. Конец другого отрезка токопровода рабочего заземления 8b-w пропущен через второй потенциаловыравнивающий
зажим (петля токопровода подключен ко второй шине СИК2)(13а) и заведен в продольное отверстие ЗЭ-2 по всей длине., другой конец.


данного отрезка пролжен в транщее и подключен к контуру заземления или к корпусу электрооборудования.

Важным условием при инсталляции


Добиться минимального количества электрических соединении,
для снижения переходных сопротивлении и увеличения срока службы, это возможно при прокладке цельного глубинно горизонтального заземлителя (8а) от одного заземляющего электрода,
пропущенный через потенциаловыравнивающий зажим другому заземляющему электроду и прокладка глубинно горизонтального заземлителя(8в)
от последующего заземляющего электрода через вышеуказанный потенциаловыравнивающий зажим установленный
в инспекционный колодеце или без него до контура заземления (КЗ) объекта(здания и т.д.) ,
таким образом в модели UGS-P-S можно достигнут не более 2-х электрических соединении (в потенциаловыравнивающий зажиме и в месте присоединения к контуру заземления).


VI этап – уложенный на дне траншеи токопровод засыпают 3 см слоем земли и заливают тонким слоем «UGSActive» по всей длине для снижения удельного электрического сопротивления почвы, повторно засыпают 10 см.
слоем земли утрамбовывают и заливают разбавленным водой остатком «UGSActive» для образования экранирующего защитного слоя для отражения внешних «паразитных»
электромагнитных волн и окончательно производят засыпку траншеи землей и утрамбовывают.


VII этап – Проводят предпусковое испытание прибором и полученные результаты записывают в Протокол испытания
При инсталляции моделей «UGS» комплектованных заземляющими стержнями без продольного отверстия исключается применение
к заземляющим стержням по причине невозможности проведения инъекции порошка «UGSActive» в жидкой фазе.
